產品說明

支架是支撐電纜橋架和電纜的主要部件，它由立柱、立柱底座、托臂等組成。我公司生產的支架是根據日本、西德的******產品設計而成，它具

有結構簡單、重量輕、成本低、強度大、造型美等優點，可滿足不同環境條件（工藝管道架上、樓板下、墻壁上、電纜溝內）安裝成不同形式（懸

吊式、直立式、側壁式、單邊、雙邊和多層等）。

　　電纜橋架如需多層重載荷吊裝時，要盡量采取雙邊敷設，避免偏載過大。

　　支架部分的連接螺栓配套供貸、安裝螺栓（膨脹螺栓）根據需要按型號訂貨。

　　用戶如需其它品種規格的支架，歡迎來圖、來函或面洽訂貨。

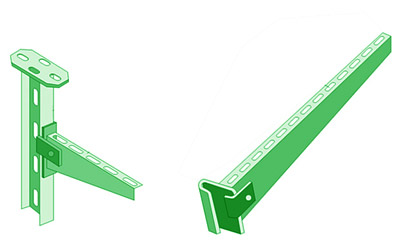

　　H-01A工字鋼立柱是支撐電纜橋架的主要部件,它適用于電纜多、載荷重、橋架跨度大的場合，它可以根據需要安裝成懸吊式、直立式、側臂式

、懸吊式、直立式均可采用雙邊多層安裝。根椐設計的需要，亦可采用10#工字鋼，其長度按需要選擇。

　　H-01B丁字鋼立柱可在載荷輕時作單邊吊裝，配套托臂為TB-01A，安裝方法與工字鋼相同。

　　H-01C型槽鋼立柱可作垂直引上、引下或與TB-03托臂配套作吊裝立柱。

　　H-01D角鋼立柱可作輕載荷單邊吊裝立柱，配套托臂為TB-03。

　　H-01E異型立柱可作為單邊吊裝橋架的立柱，配套托臂為TB-02，底座連接螺栓M12。





產品型號

工字鋼立柱XQJ-H-01A:
