產品說明

組合式電纜橋架是一種***新型橋架，是電纜橋架系列中的第二代產品。它適用各項工程、各個單位、各種電纜的敷設，它具有結構簡單、配置靈活、安裝方便、型式新穎等優點。 　　組合式電纜橋架只要采用寬100、150、200mm的三種基型就可以裝成您所需要尺寸的電纜橋架，它不需生產彎通、三通等配件就可以根據現場安裝需要任意轉向、變寬、分支、引上，引下。在任意部位，不需要打孔、焊接可用管引出。它既可以方便工程設計，又方便生產運輸，更方便安裝施工，是目前電纜橋架中***理想的產品。



產品型號

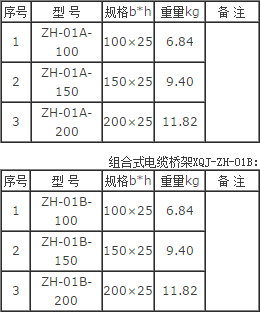

組合式電纜橋架的組裝形式見頁表一。
　

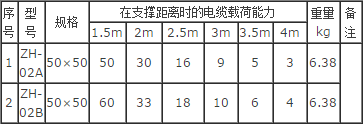

組合式電纜架的不同跨距下允放載荷見頁表二。



                                  組合式電纜橋架 XQJ-ZH-01A:

                                         配線橋架XQJ-ZH 02：
