產品說明

主要特點 ●柜體結構采用組裝式，斷路器采用手車落地式結構； ●配用全新型復合絕緣真空斷路器，并具有互換性好更換簡單之特點； ●手車車架中裝有絲杠螺母推進機構，可輕松移動手車，并防止誤操作而損壞推進結構； ●所有的操作均可在柜門關閉狀態下進行； ●主開關、手車、開關柜門之間的聯鎖均采用強制性機械閉封方式，滿足“五防”功能； ●電纜室空間充裕，可連接多根電纜； ●快速接地開關用于接地和回路短路； ●外殼防護等級IP3X,手車室門打開狀態下，防護等級IP2X; ●產品符合GB3906-1991、DL404-1997及參照采用******IEC-298標準。 使用環境條件 環境溫度：上限＋40℃，且24h內測得的平均值不超過35℃，下限－10℃。 海拔高度：海拔不超過1000m。 相對溫度：日平均值不超過95％，月平均值不超過90％。 地震烈度：不超過8度。 水蒸汽壓力：日平均值不超過2.2KPa，月平均值不超過1.8 KPa。 周圍環境：無火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈振動的場所。

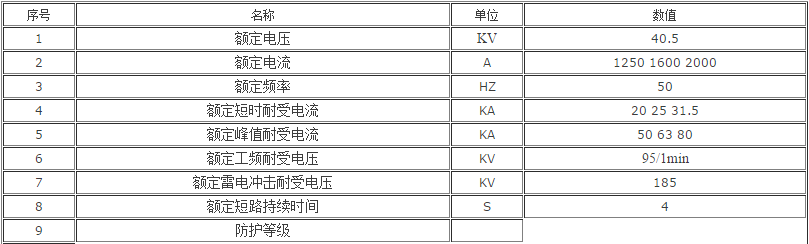

產品型號

開關柜外形尺寸 寬×深×高：1400×2800×2600

訂貨須知 訂貨時用戶需提供以下資料： 1、 一次線路主方案編號、單母線系統圖、排列圖及平面布置圖； 2、 二次回路電氣原理圖及端子排列圖； 3、 開關柜電器元器件的型號、規格及材質； 4、 備品、備件的名稱及數量； 5、 特殊要求同廠方商定。 說明：因產品技術需不斷改進，所有數據應以本廠技術部門***新確認為準，如有變動，恕不另行通知。
