一、概述

    HXGN一12型箱型固定式金屬封閉開關設備(簡稱環網柜).額定電壓12kV,額定頻率50Hz的交流高壓成套設備裝置，主要用于三相文流環網.終端配電網和工業用電設備.起接受、分配電能和保護等作用，它也適于裝入箱式變電站。

    符合GB3906 (3.6-40.5文流金屬封閉開關設備和控制設備).符合******標準I EC298《文流金屬封閉開關設備和控制設備》的要求。并具有“五防”聯鎖功能。

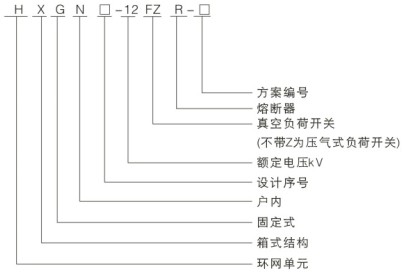

二、型號及含義



三、使用環境條件

1.周圍環境溫度上限+40℃.下限-25℃;

2.海拔高度不大于1000m;

3.相對溫度日平均值不大于95%.月平均值不大于90%;

4.無火災、爆炸危險及劇烈振動的場所;

5.周圍空氣無腐蝕性或可燃性氣體，水蒸汽和導電性塵埃等明顯污染



四、主要技術參數

序號	名稱		單位	FN12一12	FZN25一12
1	額定電壓		kV	12
2	lmin工頻耐受電壓			對地及相間42;隔離斷口48
3	雷電沖擊電壓(峰值)			對地及相間75;隔離斷口85
4	額傾定頻率		HZ	50
5	負荷開關	額定電流	A	630
6		額定電流下電壽命	次	不小于100
7		開斷空載變壓器容級	KVA	1250	1600
8		額定熱稱定電器	KA/S	20/4;接地開關20/2
9		額定動穩定電流(峰值)	kA	50
10		額定短路關合電流(峰值)		50
11		熔斷器額定電流	A	125
12	組合電器	額定轉移電流	A	1200	2000
13		額定短路開斷電流	kA	31.5
14		配用熔斷器型號		S口LAJ一12
15	機械壽命		次	2000	10000
16	輔助回路1min工頻耐壓		kV	2
17	電動操動機構工作電壓		V	文直流220;1 10
18	防護等級			IP2X



五、產品結構

1.采用全組裝結構，輕巧美觀，可任意組合安裝.便于無限擴展延伸。

2.既可配FN12-12型壓氣式負荷開關、組合電器，也可配FZN25-12型真空負荷開關、組合電器。體積小.免維修.三相聯動結構.

具有明顯的隔離斷口。

3.負荷開關、組合電器。其安裝方式靈活，可左右側裝、正裝、倒裝(FZN25不可倒裝)。

4.可手動和電動操作，可具有遠方遙控功能。

5.設有完善可靠的機械聯動、聯鎖裝皿，******達到“五防“功能。

a、負荷開關合閘時，接地開關無法合閘.前門無法打開;

b、負荷開關分閘時，接地開關可以合閘，當接地開關處于合閘時，前門可以打開;

c、接地開關合閘時.負荷開關無法合閘.前門板可以打開:

d、接地開關分閘時.負荷開關可以分、合閘，前門板無法打開;

e、電纜下進線時，在進線有電時，無論負荷開關處于合閘或分閘位置電磁鎖控制前門板，使其無法打開。(除用專用鑰匙緊急解鎖外)。

6.負荷開關采用聯動防護絕緣活門或透明絕緣罩，遮擋帶電觸頭，確保人身安全。

7.采用正面操作維護.可靠墻安裝。

8.前面門裝有觀察窗.可清楚觀察柜內元件工作狀況。
