无码人妻丝袜视频在线播免费,国产欧美亚洲精品第二区软件 ,动漫AV成人无码精品网站}

不一樣的rPTFE

Time: 2023-07-13 16:07:25

上一期我們說(shuō)到因其優(yōu)異的密封性能

，rPTFE被廣泛應(yīng)用于化工

、石油

、制藥、食品加工等領(lǐng)域

。不過(guò)由于制作原料易得

，且rPTFE改性材料的顏色也容易被模仿

，許多同行都聲稱自己的產(chǎn)品是rPTFE

。那么市場(chǎng)上的rPTFE都有哪些不一樣呢？

01 制備原料

雖然基礎(chǔ)材料都采用的是PTFE

，但由于不同的聚合方法

，PTFE有懸浮料（懸浮法聚合）和分散料（分散聚合）之分

，即懸浮聚四氟乙烯、分散聚四氟乙烯

。

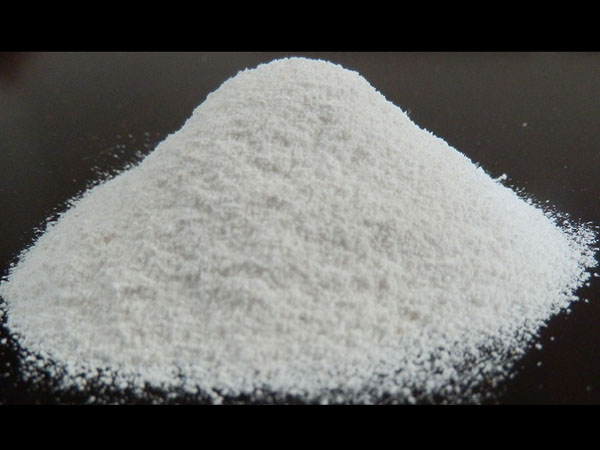

懸浮料（懸浮聚四氟乙烯）的主要成型方法是模壓法

，即白色粉未加一定助劑，模壓成形

，然后在高于聚四氟乙烯的熔點(diǎn)溫度下進(jìn)行燒結(jié)，通過(guò)適當(dāng)?shù)臋C(jī)械加工

，可以得到板材

、棒材、管材和膜材等不同類型的制品

。分散料（分散聚四氟乙烯）就是用分散聚合的方法制得的PTFE微細(xì)粉末

。由于這種微細(xì)粉末具有很強(qiáng)的纖維化特性（特別溫度是在20℃以上時(shí)），因此在儲(chǔ)存

、運(yùn)輸和混合時(shí)

，建議將其置于5～10℃的環(huán)境條件下。這種料的成型方法是將助劑與粉料混合后

，在24℃以上的環(huán)境中靜置約24小時(shí)（完成晶相變）

，用活塞推擠成形、干燥

、燃結(jié)

。待成型后分散料則通過(guò)糊狀擠出或推擠的方式制備，經(jīng)過(guò)干燥和燃結(jié)等工藝

。這種加工方法一般稱為糊狀擠出

，也叫推擠。

它們雖然被稱作PTFE

，但是二者價(jià)格相差幾倍

，主要是通過(guò)粒徑來(lái)鑒別，分散料細(xì)

，懸浮料粗

。

02 制備工藝

我們知道PTFE是一種高分子聚合物，相對(duì)分子質(zhì)量約為100,000至500,000克/摩爾

，要將從一個(gè)個(gè)的大分子制成改性PTFE墊片成品

，其制備工藝并不簡(jiǎn)單。

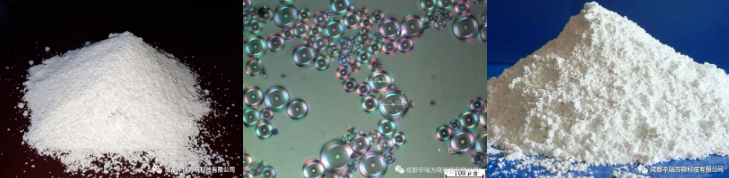

普通填料改性PTFE墊片一般是將填料（空心玻璃微球

、二氧化硅

、硫酸鋇等）和聚四氟乙烯樹(shù)脂混合均勻，模壓成胚料

，再經(jīng)過(guò)高溫?zé)Y(jié)（車削）制備而成

。雖然顏色相近

，但是性能與真正的填充改性rPTFE墊片卻相差一大截。為了使板材在性能上體現(xiàn)各向同性

，PTFE樹(shù)脂與填料充分混合后會(huì)經(jīng)層壓工藝反復(fù)壓延

，形成一個(gè)高度纖維化結(jié)構(gòu)，由于還添加了填料

，這樣制備而成的rPTFE墊片有著高度致密的結(jié)構(gòu)和均一優(yōu)異的性能

，解決了普通PTFE密封材料容易發(fā)生蠕變冷流的問(wèn)題。

03 性能差異

填料改性rPTFE與傳統(tǒng)模壓燒結(jié)填料改性PTFE典型性能差異主要體現(xiàn)在抗蠕變性能上

。

真正的好rPTFE密封材料由于特殊的制備工藝使材料內(nèi)部形成高度纖維的結(jié)構(gòu)

，使材料的抗蠕變性能相較于傳統(tǒng)的模壓燒結(jié)PTFE有較大的改善?div id="d48novz" class="flower left">

？偟膩?lái)說(shuō)可以看同一條件下墊片進(jìn)行密封后的泄漏量和蠕變松弛率來(lái)區(qū)別使用的到底是不是好的密封材料

。

從 PTFE 到 rPTFE PTFE密封材料有這些

獲取產(chǎn)品資料？我們會(huì)盡快回復(fù)（12小時(shí)內(nèi)）
